幾乎所有類型的燈都容易閃爍,包括白熾燈、鹵素?zé)簟⑸踔?LED 燈泡。 但是每種光線的效果都不盡相同。例如在白熾燈與鹵素?zé)糁?,燈絲溫度對電流的變化反應緩慢,所以你不會注意到閃爍的效果。對于當前的變化,LED幾乎是立即響應的,所以閃爍會更加引人注目。
目前常用頻閃指數來形容光源的頻閃程度,綜合頻閃百分比和其它2個變量:光波形和占空比。其中,頻閃百分比等于一個開關周期內最大光輸出與最小光輸出之差除以最大光輸出與最小光輸出之和,頻閃指數等于一個開關周期內超過平均光輸出的量除以全部光輸出。頻閃百分比(波動深度)和頻閃指數越低,光源閃爍或者造成的頻閃效應越少。
這張表格介紹了各類光源的頻閃百分比以及頻閃指數,大家發現沒有直流LED的頻閃百分比及頻閃指數都相對比較低的。其實,LED在實驗室中是直流驅動的比較多,因此直流驅動就頻閃就降低很多,因此其驅動電源性能的好壞與燈的頻閃有著重要的關系。

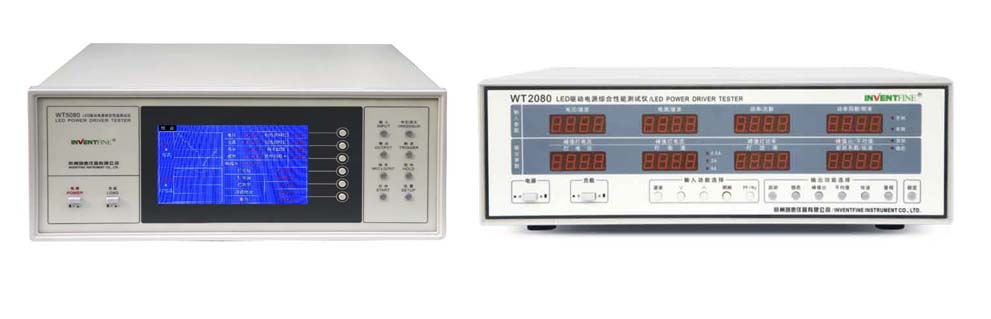

LED驅動電源的好壞直接影響光源的頻閃問題,就如頻閃檢測設備一樣,選用不專業的檢測設備根本達不到理想效果。WT5080/2080 LED驅動電源綜合性能分析儀,可對LED驅動電源、電源適配器、充電器等電源產品的輸入穩態特性、輸入啟動特性、輸出穩態特性、輸出啟動特性、電源效率進行全面測試。

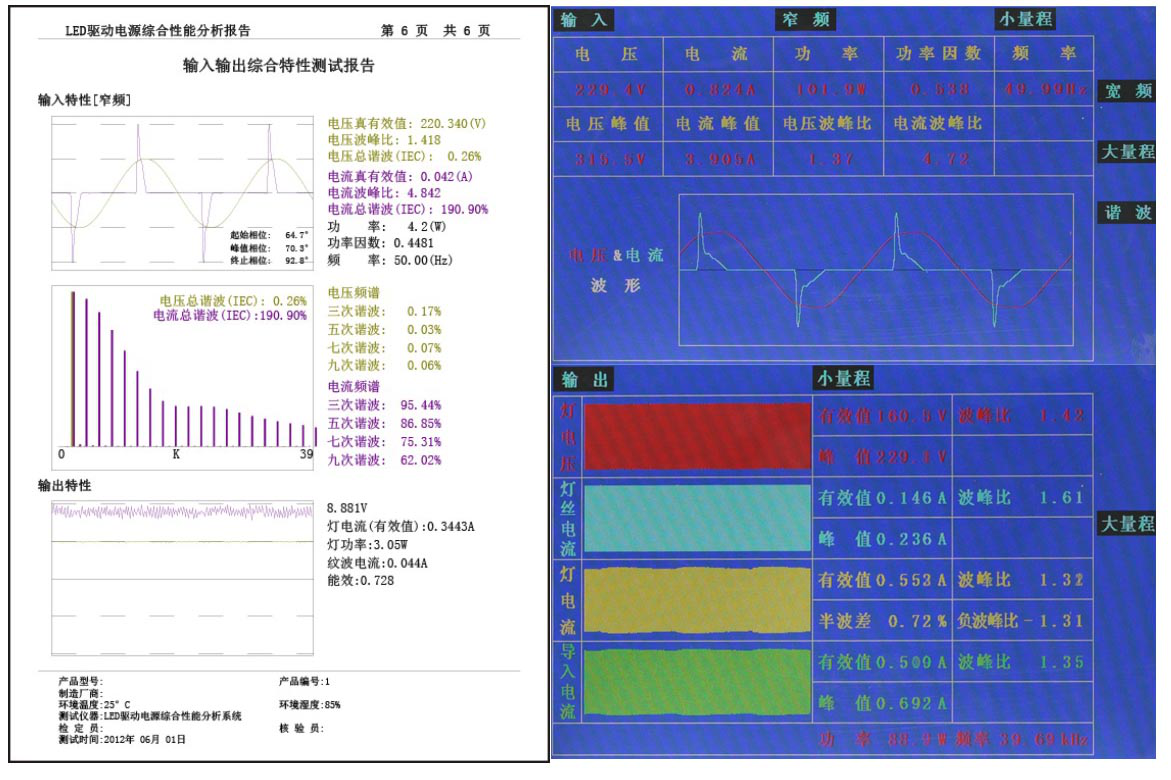

輸入特性測試
測試功能:測量輸入電壓真有效值、電流真有效值、有效功率、功率因數、電網頻率、總諧波失真、0~50次各諧波分量、起始相位角、峰值相位角、截止相位角。
諧波分析功能:可分析電壓電流的總諧波失真和0~50次各諧波分量有效值和相對值
輸入電壓、電流基波頻率選擇: 窄頻范圍:45Hz~5KHz 寬頻范圍:45Hz~1MHz
輸出特性測試
測試功能:測量燈電壓真有效值、燈電流真有效值、有功燈功率、紋波電流
輸出啟動特性測試:測量輸出啟動過程0~2秒內的電壓峰值、電流峰值、電流峰值時間等數據及變化曲線。
